Вы присылаете
DXF проекта: 24 фундамента, верх 21,350. CSV съёмки: 23 точки — номер, X (север), Y (восток), H.
Скачать проект (демо)ИИ-Изыскатель · демо-данные
Сравнить съёмку с проектом и найти превышения допуска
Пришлите проект в DWG/DXF и исполнительную съёмку таблицей. Получите таблицу отклонений в плане и по высоте, схему с выделенными превышениями и список точек без данных.
23 из 23отклонений совпали с заложенными
3 + 1превышения и точка без съёмки
до 3 минориентировочное время работы
10 ммдопуск в плане и по высоте
Рассмотреть Проверено на заложенных отклоненияхАгент о них не знал
01До и после
Из проекта и съёмки — в отклонения
Проект и съёмку сгенерировали мы, отклонения заложили заранее.
Вы получаете

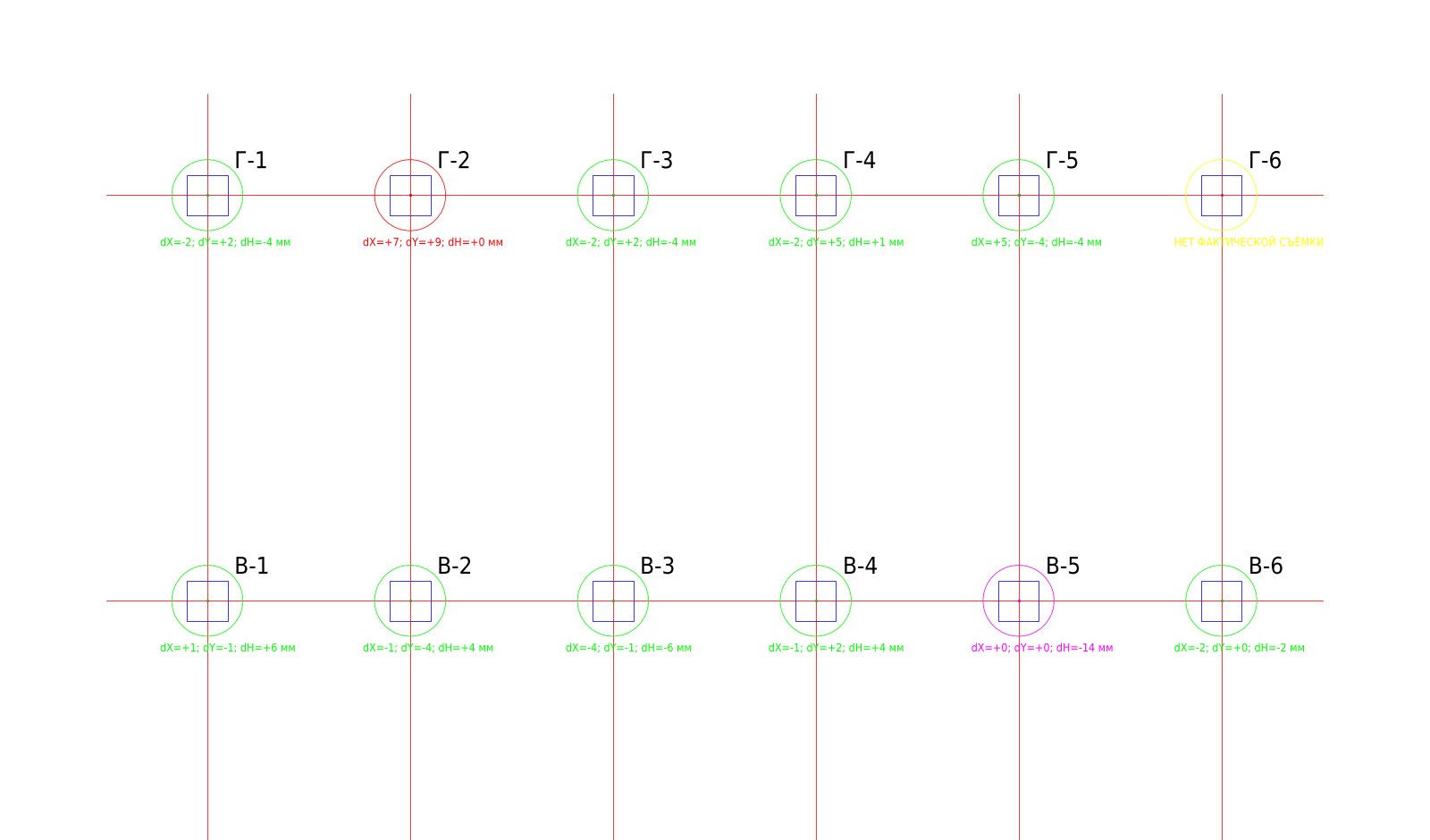

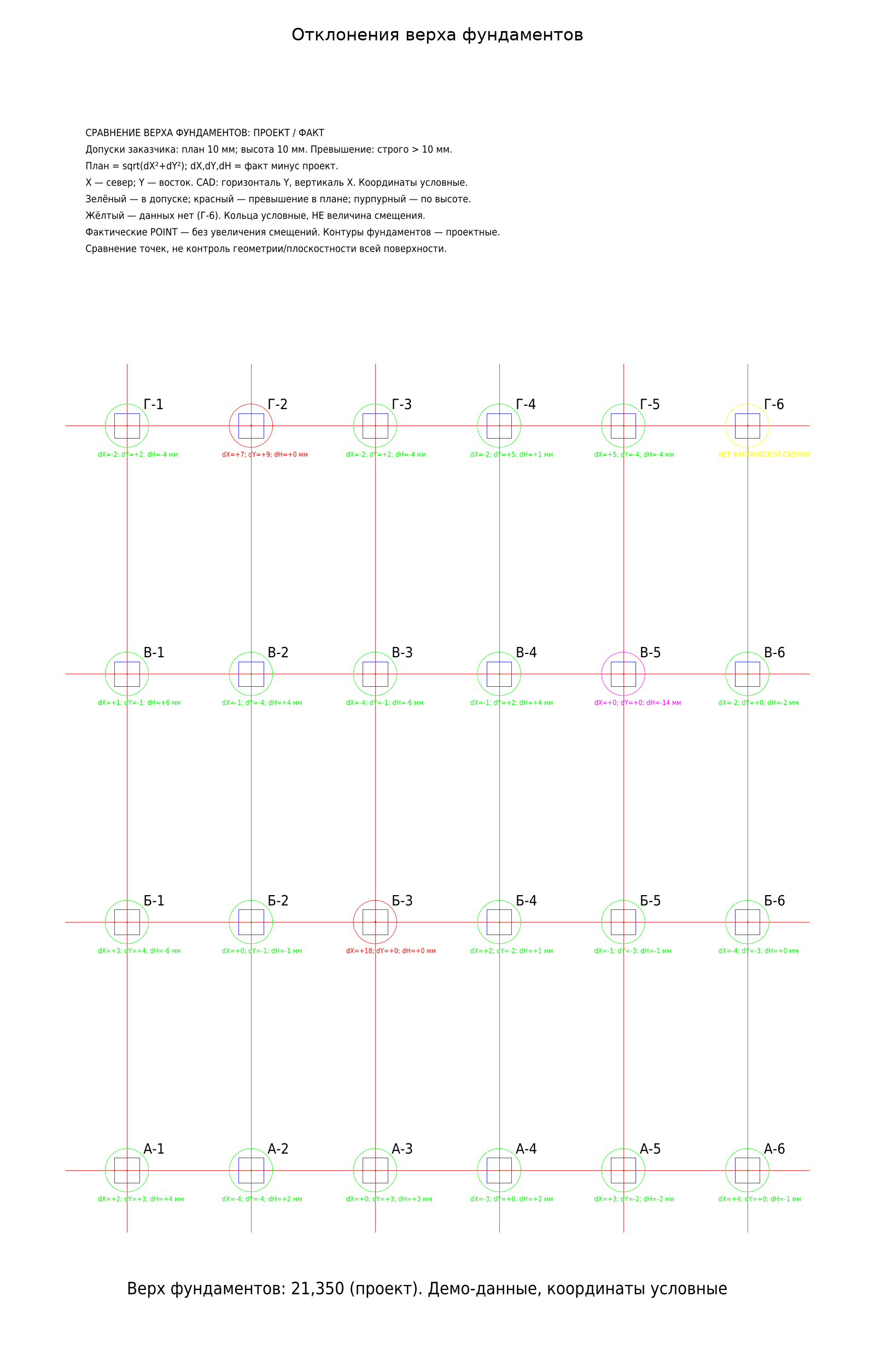

Таблица Excel по всем 24 точкам, схема DXF и PNG: красное — превышение в плане, пурпурное — по высоте, жёлтое — нет данных.
Скачать таблицу агентаДемо-данные: координаты условные. В проекте оси CAD — x восток, y север, в съёмке — X север, Y восток; агент сопоставил их правильно.
02Видео
Весь процесс на видео
Посмотреть, как это работает ↓ MP4
От съёмки к превышениям

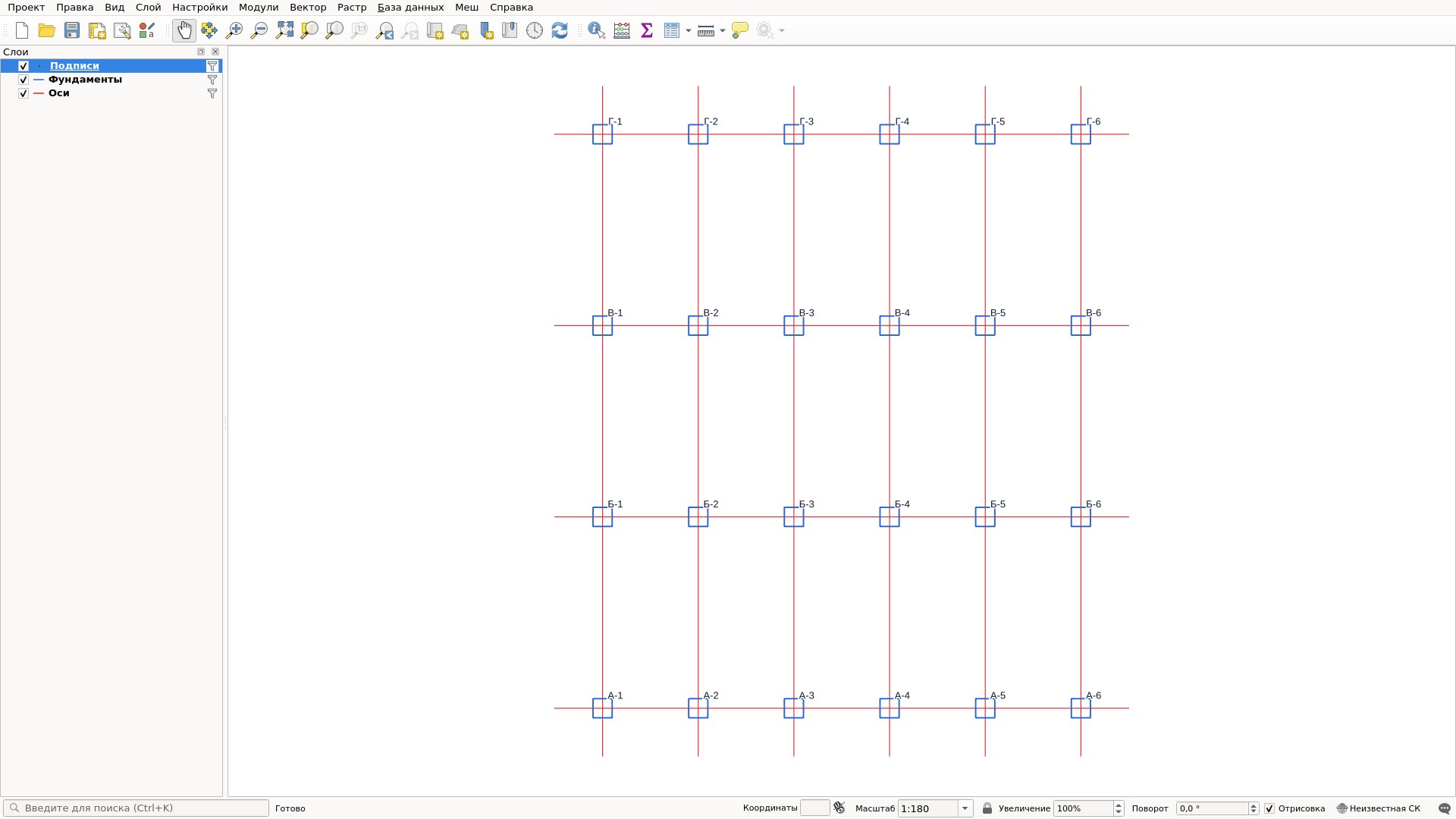

Проект в QGIS, запрос с допуском, ответ агента, схема и таблица.
03Как попросить
Приложите проект и съёмку
Два файла и допуск. Агент сравнивает именно с тем допуском, который вы назвали.
Проект · DXF (демо) Исполнительная съёмка · CSV (демо)
Сравни исполнительную съёмку верха фундаментов с проектом. Допуск — 10 мм в плане и 10 мм по высоте. Нужна таблица отклонений и схема, где превышения выделены.
04Как работает агент
Четыре шага внутри задачи
- 01
Сопоставляет точки
Номера съёмки — с подписями проекта; оси CAD и геодезии не путает.
- 02
Считает отклонения
Факт минус проект: ΔX, ΔY, в плане по корню, ΔH.
- 03
Сравнивает с допуском
Превышения в плане и по высоте — отдельно, точки без съёмки — тоже.
- 04
Рисует схему
Цветные отметки на проекте и таблица Excel по всем точкам.
05Результат
Откройте и проверьте

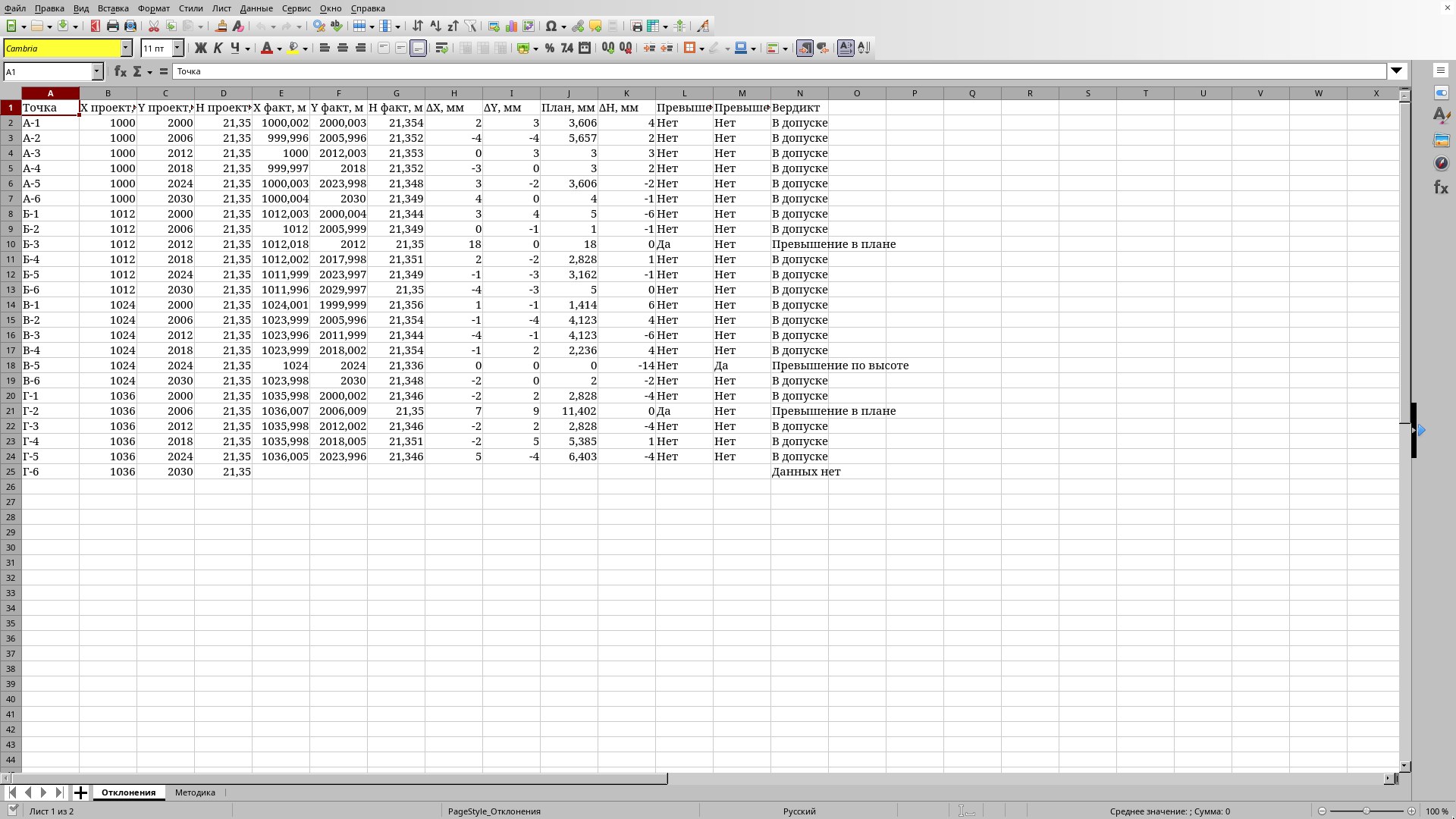

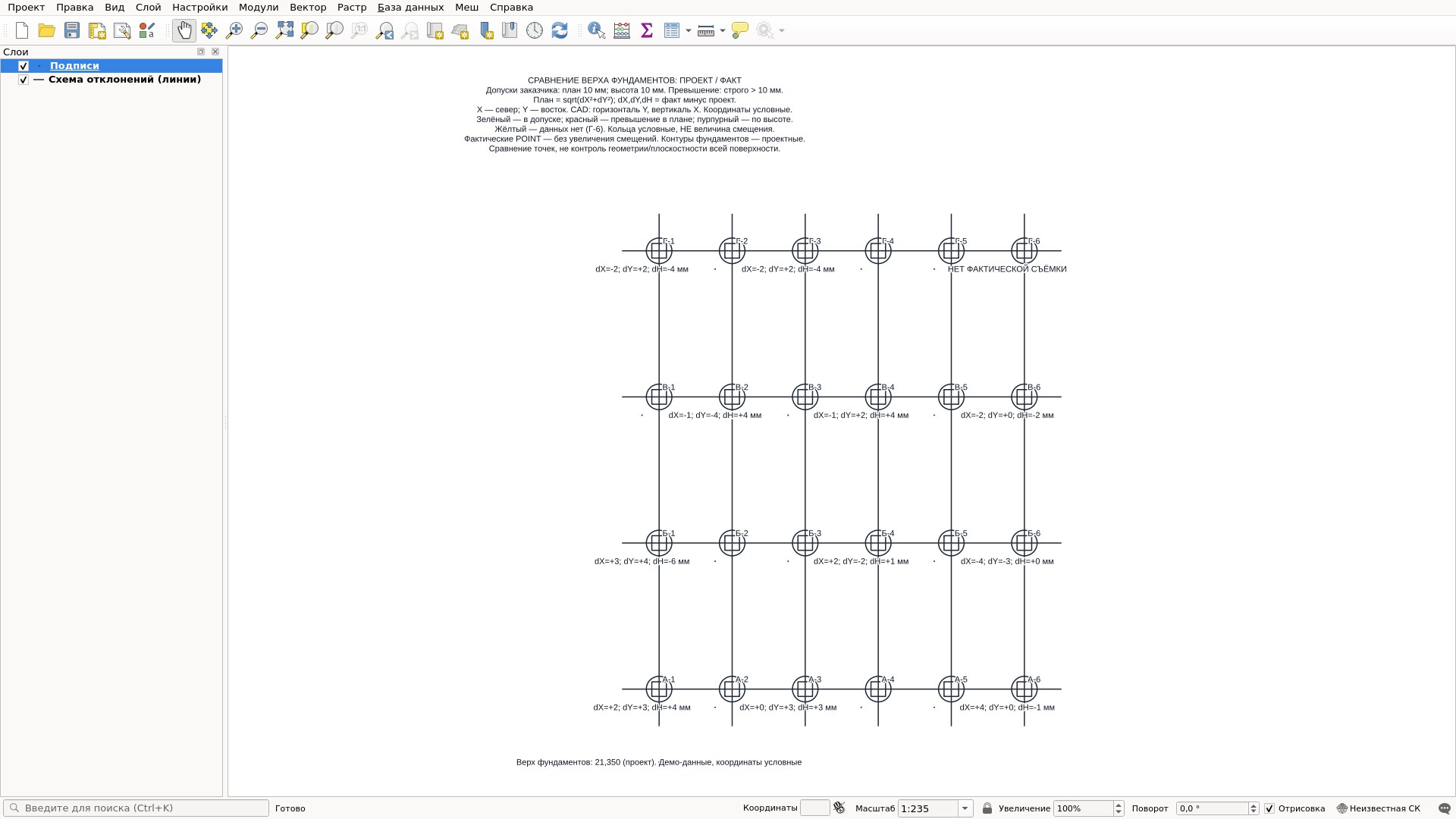

Схема агента, таблица в LibreOffice Calc и DXF схемы в QGIS.
06Цифры проверки
Какие отклонения мы заложили и что нашёл агент
Мы сгенерировали съёмку с известными отклонениями и сверили таблицу агента своим кодом.
Цифры из проверки этого примера.
Не обещание времени для любого файла.
Не обещание времени для любого файла.
- Все точки
- 23 из 23 снятых точек: отклонения в плане и по высоте совпали с заложенными (±0,5 мм).
- Б-3
- 18 мм в плане — найдено.
- Г-2
- 11,4 мм в плане, хотя ΔX = 7 и ΔY = 9 мм — найдено, агент пояснил, почему.
- В-5
- −14 мм по высоте — найдено.
- Г-6
- Нет в съёмке — агент написал «данных нет» и попросил досъёмку.
07Где работать

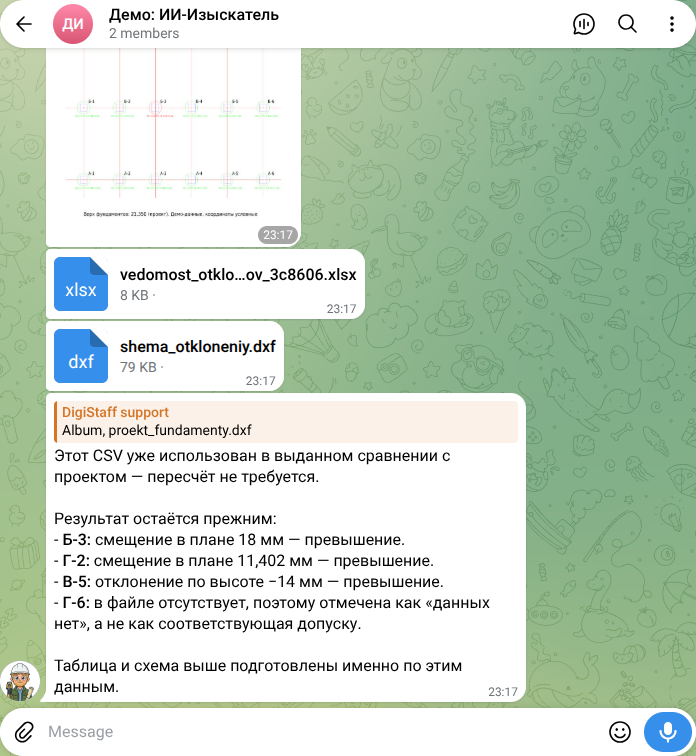

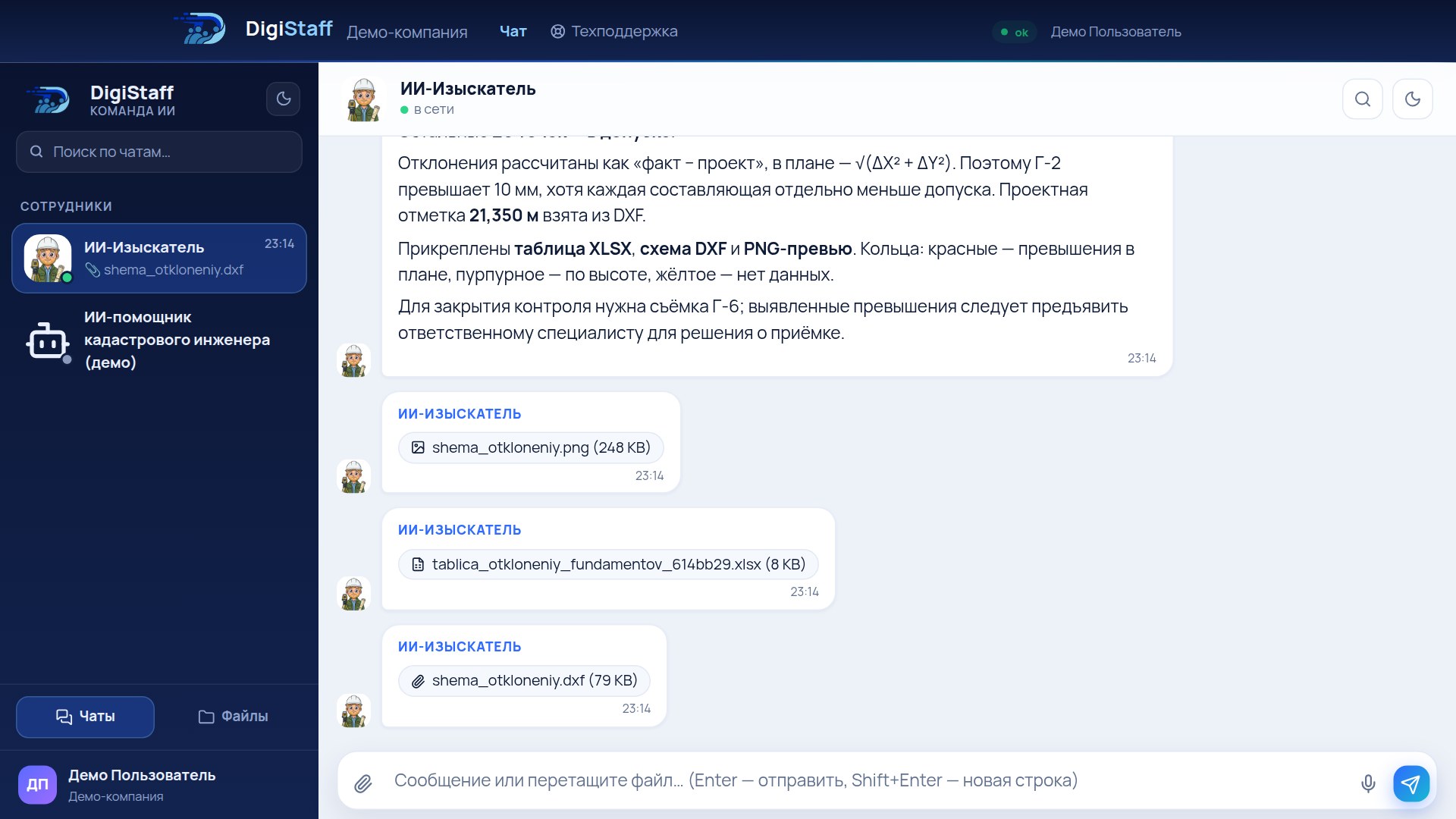

В веб-чате и Telegram
Файлы — вложениями, таблица и схема приходят в ответ.
08Файлы
Заберите исходники и результат
Проект и съёмка — демо-данные, остальное — ответ агента.
09Другие задачи сотрудника
Ещё задачи: Изыскатель
Нужно сверять факт с проектом?
Покажем на вашей съёмке на демо и подстроим допуски и форму ведомости.
