Вы присылаете

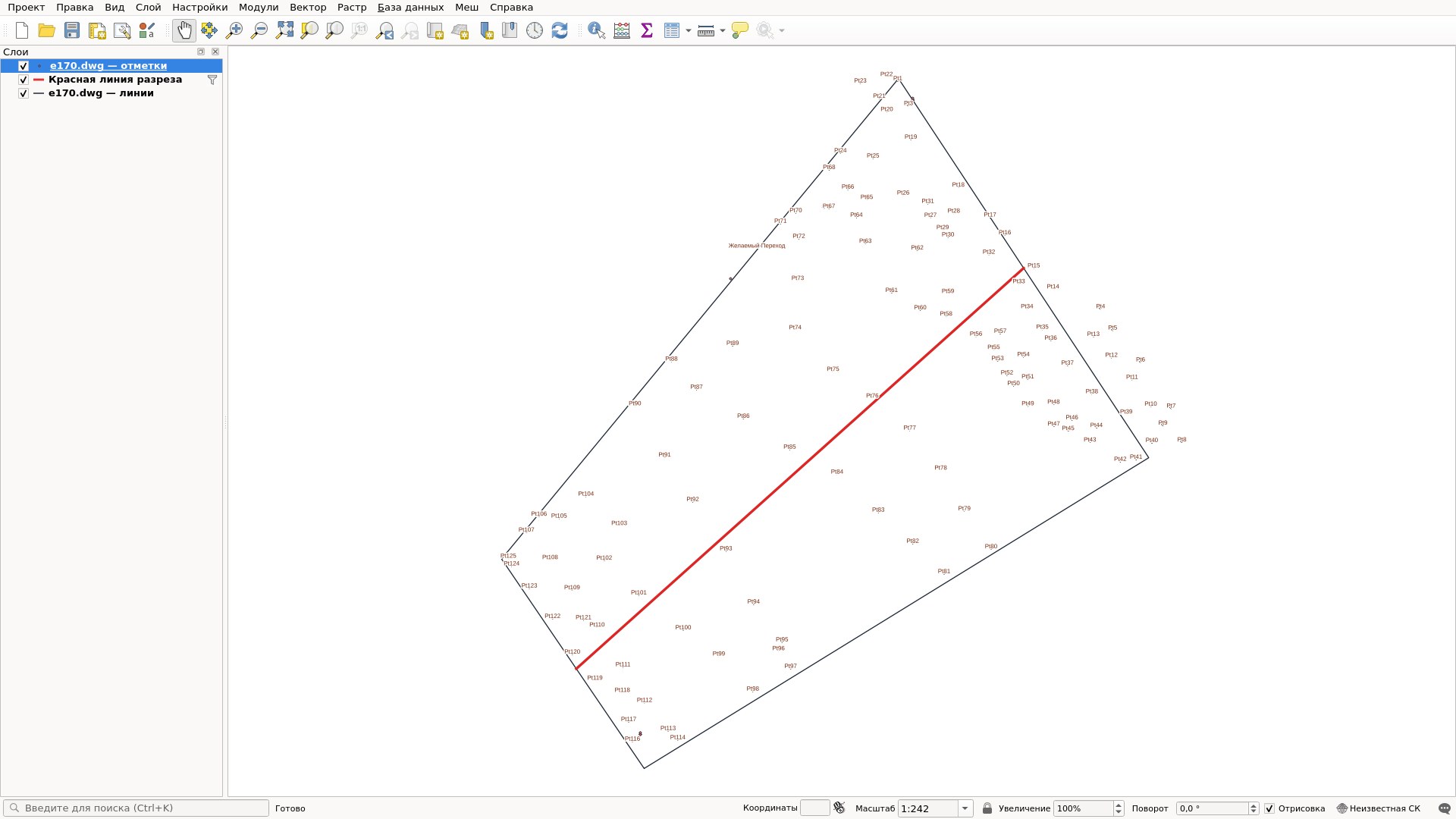

DWG съёмки: 126 точек с отметками, контур участка 1 500 м² и красная линия, по которой нужен разрез.
Скачать исходный DWGИИ-Изыскатель · реальный пример
Сколько грунта срезать и подсыпать на площадке по чертежу съёмки
Пришлите DWG с точками съёмки и контуром. Получите отметку площадки на балансе, объёмы выемки и насыпи, линию нулевых работ и разрез по нужной линии.
72,91 мотметка площадки
505,5 м³перемещение грунта
до 2 минориентировочное время работы
1 500,1 м²площадь участка в контуре
Рассмотреть Проверено независимым расчётомОтметка ±3 см, объём ±1 %
01До и после
Из съёмки — в расчёт и чертёж
Исходный чертёж и ответ агента можно скачать и открыть в своей программе.
Вы получаете

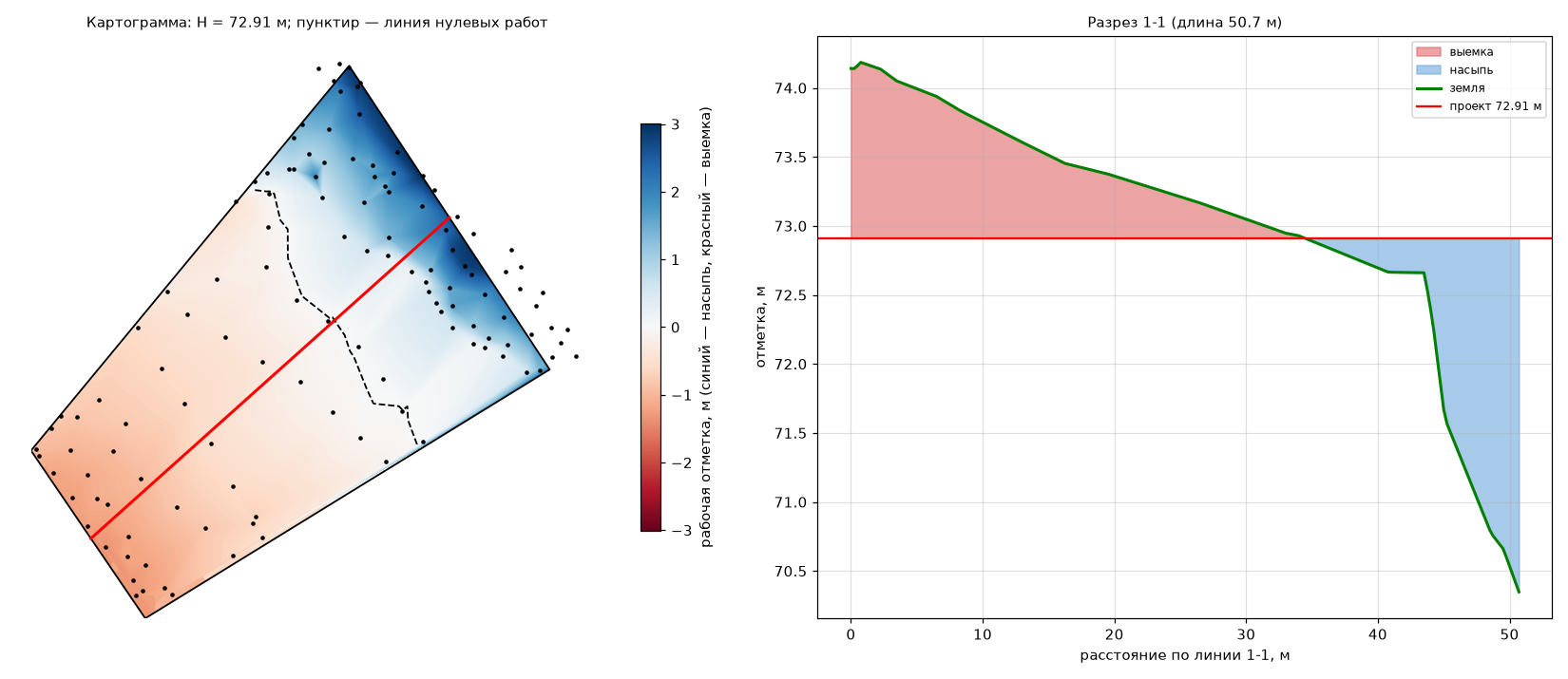

Отметка площадки и нулевых работ, объёмы текстом, картограмма и DWG: план, линия нулевых работ и разрез 50,71 м.
Скачать DWG агентаКоординаты чертежа условные: для публикации весь чертёж сдвинут, рельеф и размеры не менялись. Расчёт предварительный: 27 м² у края контура вне съёмки агент оценил по ближайшим точкам и сказал об этом. Откосы, плодородный слой и разрыхление не учтены.
02Видео
Весь процесс на видео
Посмотреть, как это работает ↓ MP4
От чертежа съёмки до объёмов
Отправка DWG, ответ с цифрами, картограмма с разрезом и чертёж в QGIS. В конце — пересчёт для площадки на 0,5 м выше.
03Как попросить
Задачу можно описать своими словами
Приложите DWG и напишите, что посчитать. Уточнения — следующим сообщением в том же разговоре: агент помнит файл.
Чертёж съёмки · DWG
Нужно выровнять площадку. В контуре участка посчитай объём перемещения земляных масс, полученную отметку площадки и отметку нулевых работ текстом. Так же пришли кад файл с разрезом исходной местности по красной линии.

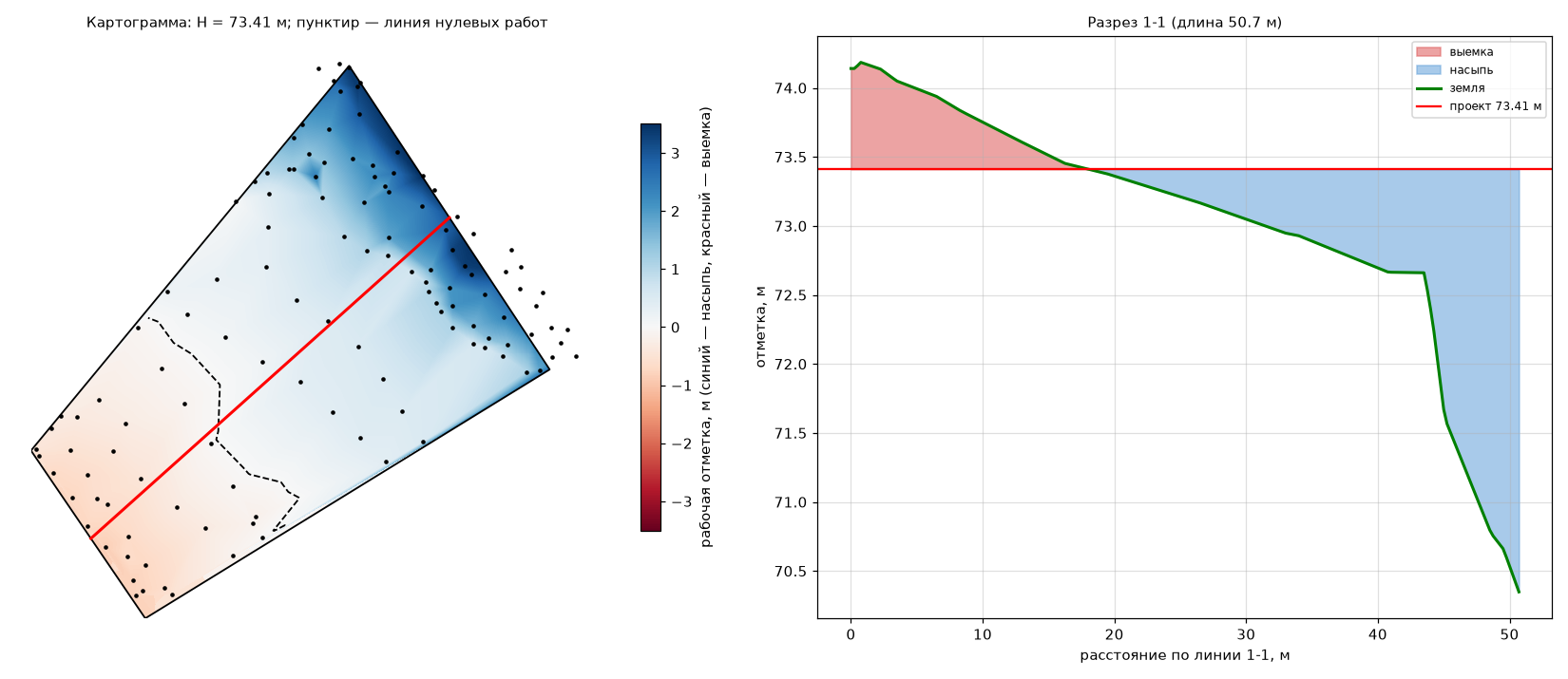

Вариант: «По е170 сделай то же самое, но отметку площадки подними на 0,5 м. Сколько надо завезти грунта?» — в ответе 73,41 м и завоз 750,1 м³.
04Как работает агент
Четыре шага внутри задачи
- 01
Читает чертёж
Находит точки съёмки с отметками, контур участка и красную линию.
- 02
Строит поверхность
Считает выемку и насыпь тремя способами и подбирает отметку на балансе.
- 03
Чертит разрез
Разрез по красной линии, проектная линия и линия нулевых работ — в DWG.
- 04
Говорит допущения
Что вне съёмки, что не учтено и что подтвердить перед работами.
05Результат
Откройте и проверьте

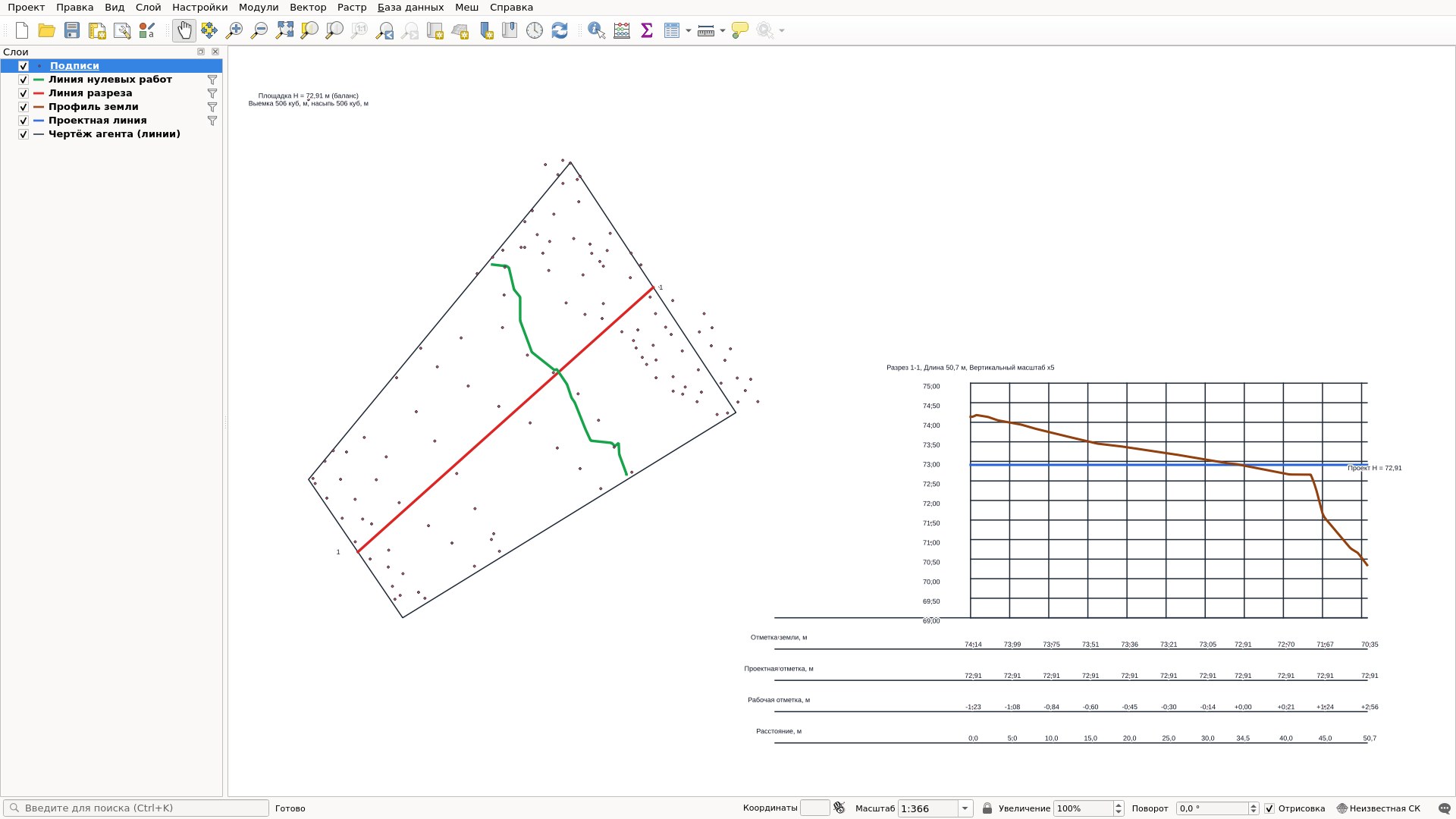

Снимки программы и картинки, которые агент присылает вместе с DWG.
06Цифры проверки
Расчёт, который можно перепроверить
Мы пересчитали площадку своим кодом по тем же 126 точкам и сверили с ответом агента и с расчётом изыскателя.
Цифры из проверки этого примера.
Не обещание времени для любого файла.
Не обещание времени для любого файла.
- Отметка площадки
- 72,91 м — совпала с расчётом изыскателя. Наш независимый расчёт без 27 м² вне съёмки — 72,88 м.
- Объём
- 505,5 м³ перемещения: выемка 505,5, насыпь 505,6. Наш расчёт — 501 м³, разница меньше 1 %.
- Три способа
- Треугольники — 496,0 / 520,0 м³, сетка — 496,1 / 519,7, кубы — 524,5 / 477,0. В итог агент взял среднее.
- Разрез
- По красной линии исходника, длина 50,71 м. Контур в DWG — 1 500,1 м², как в исходнике.
- Площадка +0,5 м
- 73,41 м, завоз 750,1 м³. Проверка: 1 500,1 м² × 0,5 м = 750,05 м³.
- Открытие DWG
- Оба чертежа открываются без ошибок и исправлений, 11 слоёв.
07Где работать

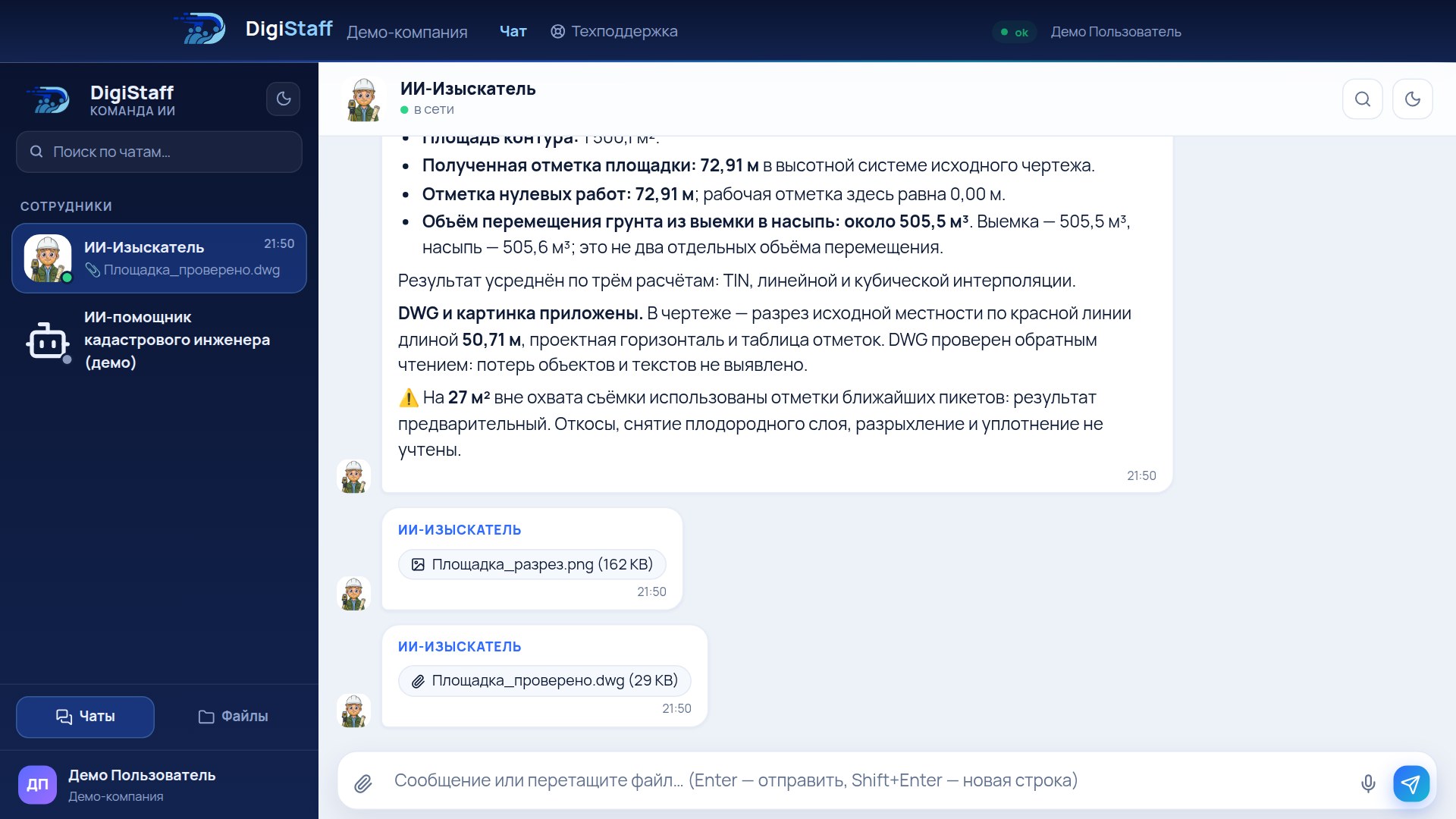

В веб-чате и Telegram

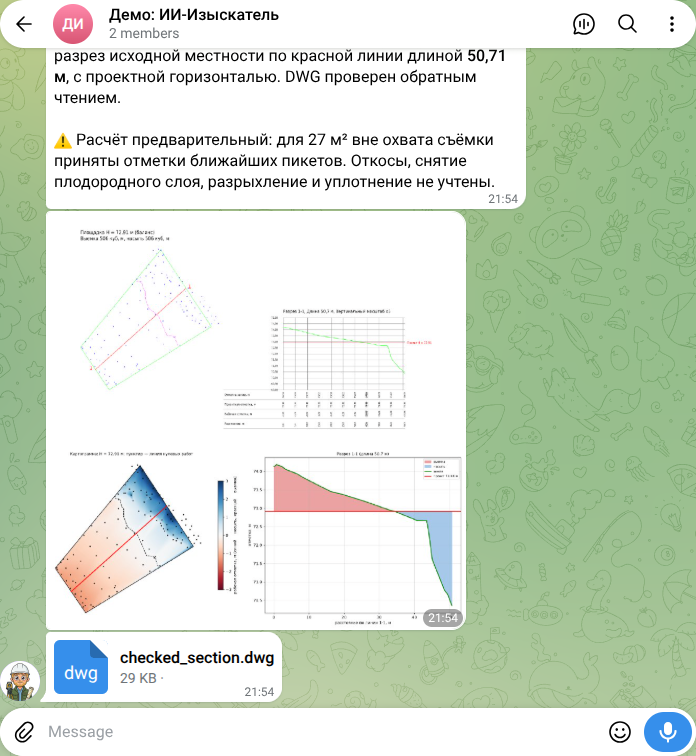

Исходник отправляете вложением, ответ с цифрами и файлами приходит в тот же диалог.
08Файлы
Заберите исходник и результат
Файлы этого примера. Откройте в своей программе и сравните с ответом.
09Другие задачи сотрудника
Ещё задачи: Изыскатель
Есть площадка, которую нужно выровнять?
Покажем расчёт на ваших файлах на демо и обсудим, какой результат нужен проектировщику.
