Вы присылаете

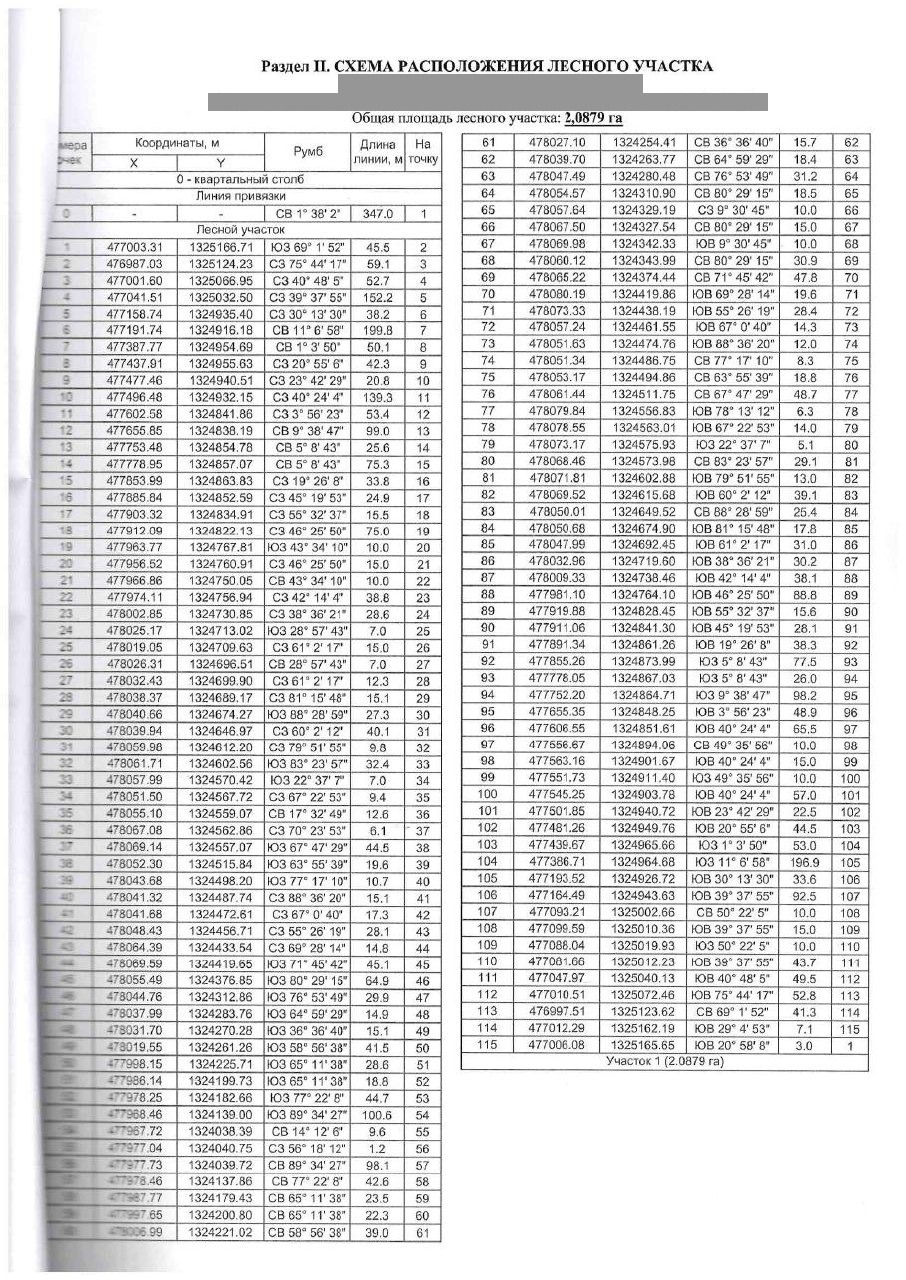

Скан таблицы координат или Excel. В этом примере — 115 точек, румбы, длины сторон и площадь 2,0879 га.
Скачать исходный сканИИ-Кадастровик · реальный пример
Подготовка DWG-файла участка по таблице координат
Пришлите скан или Excel. Получите замкнутый контур, номера точек, линию привязки и проверку площади — в файле для дальнейшей работы.
115 / 115точек совпали с таблицей
6 мин 51 сработа агента по скану
DWG + PNGчертёж и превью
20 880,82 м²площадь по координатам
Рассмотреть Проверено по файламСовпадение координат до 1 см
01До и после
Из таблицы — в рабочий чертёж
Не нужно вручную переносить каждую точку: исходник и готовые файлы доступны для вашей проверки.
Вы получаете

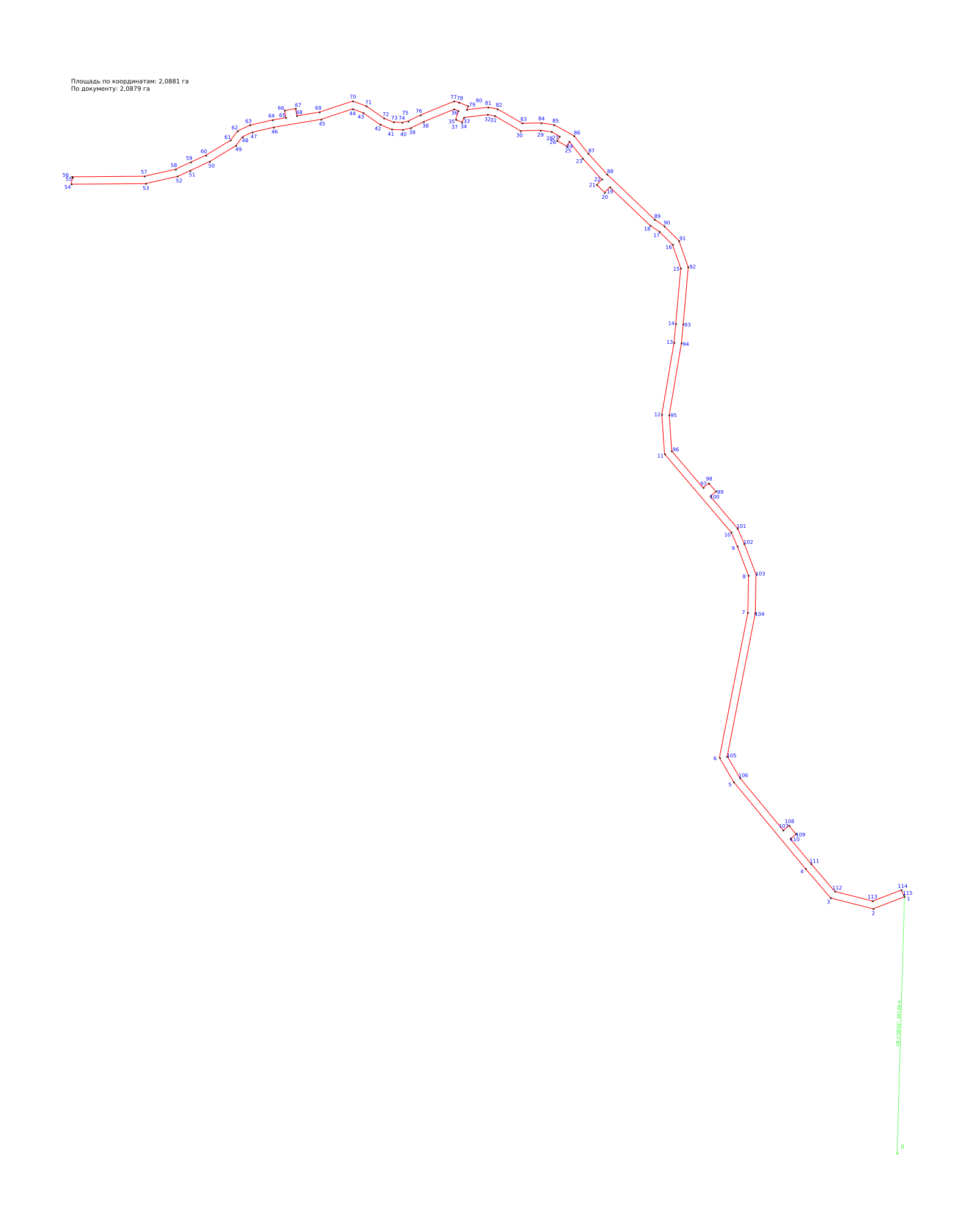

DWG с замкнутым контуром, точками 1–115 и линией привязки к квартальному столбу. Плюс превью и проверка площади.
Скачать готовый DWGСистема координат в исходном документе не указана. Агент сохранил координаты как есть и не выполнял пересчёт.
02Видео
Весь процесс на видео
Посмотреть, как это работает ↓ MP4
От скана до чертежа в программе

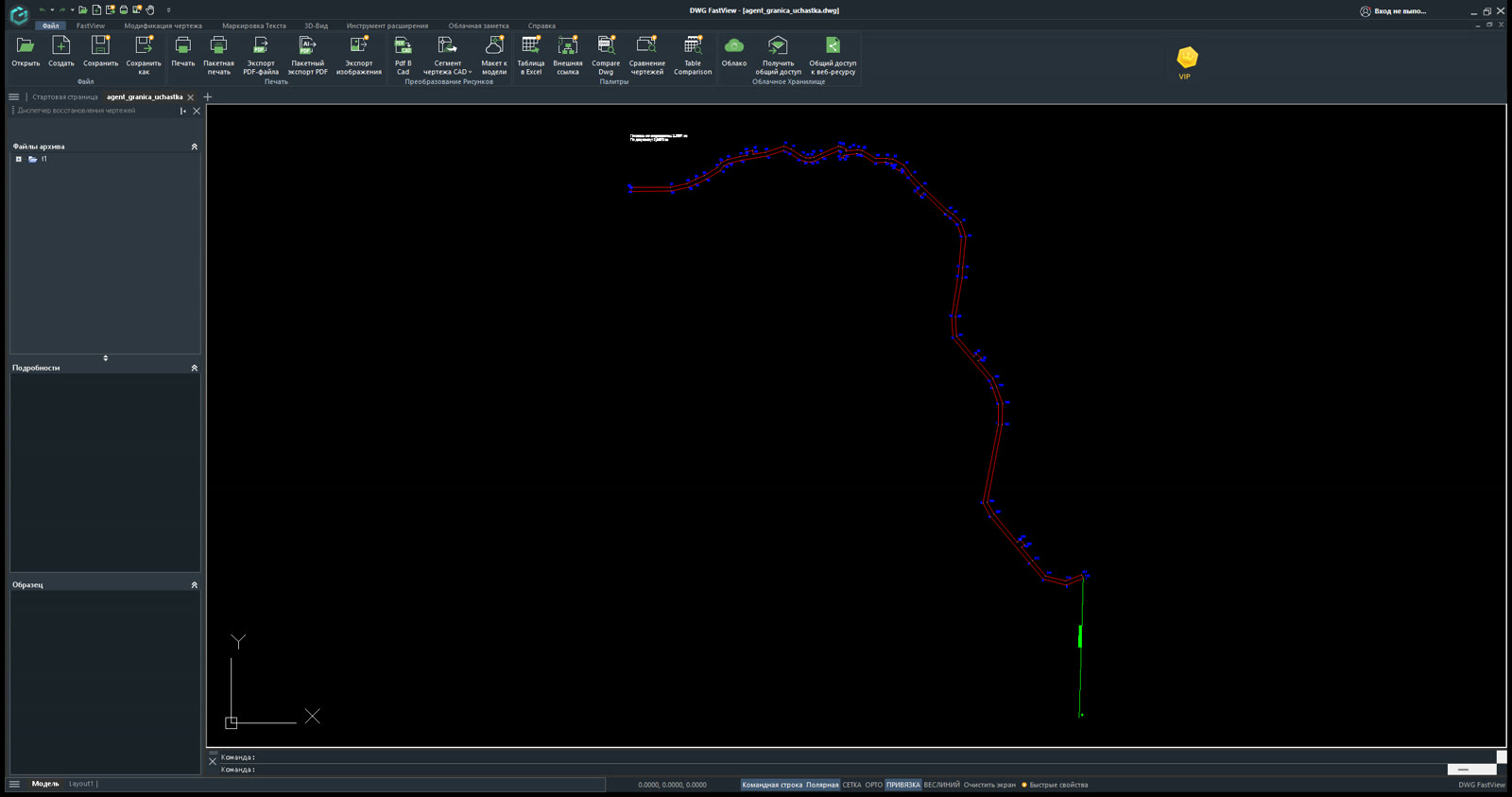

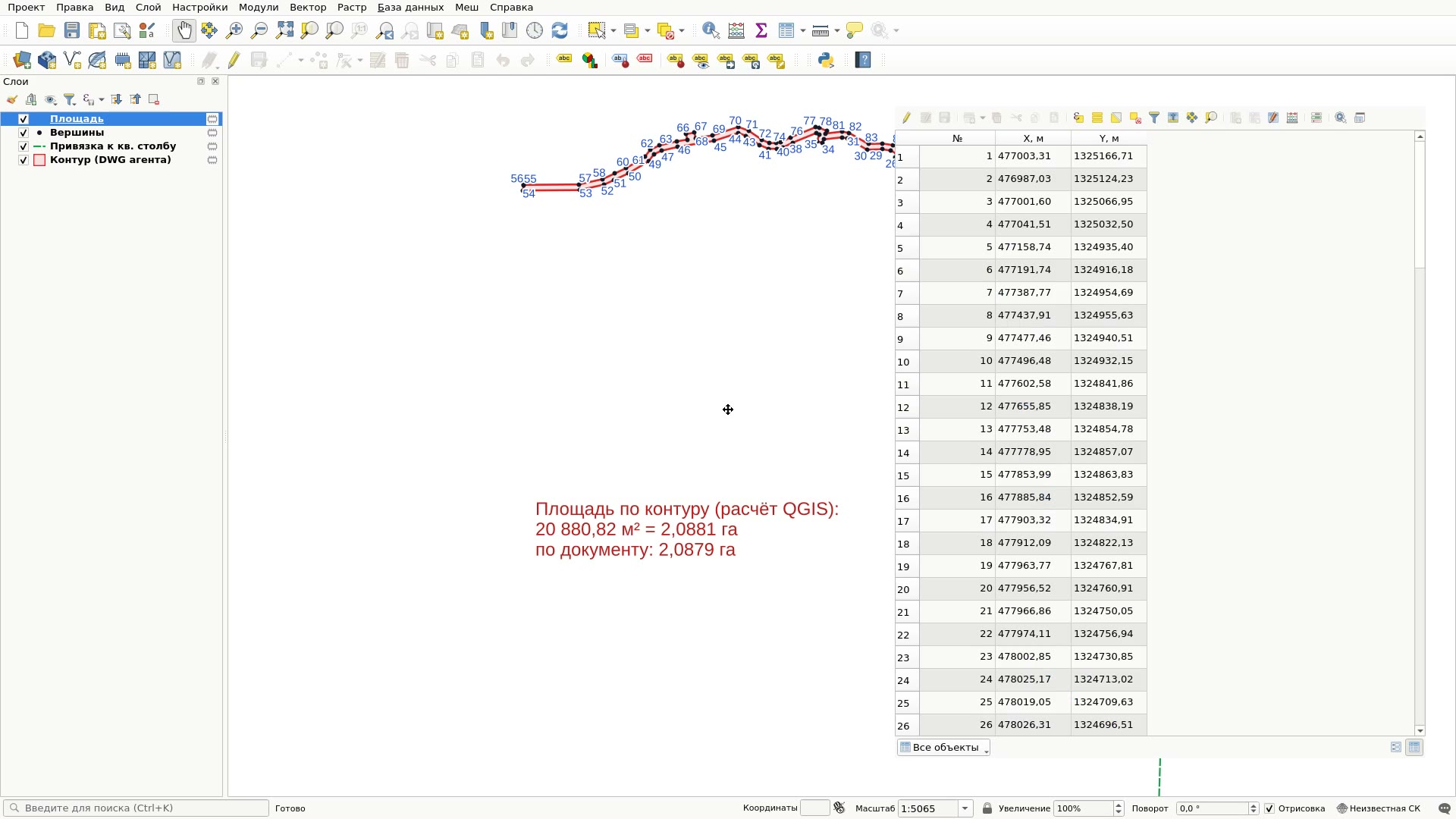

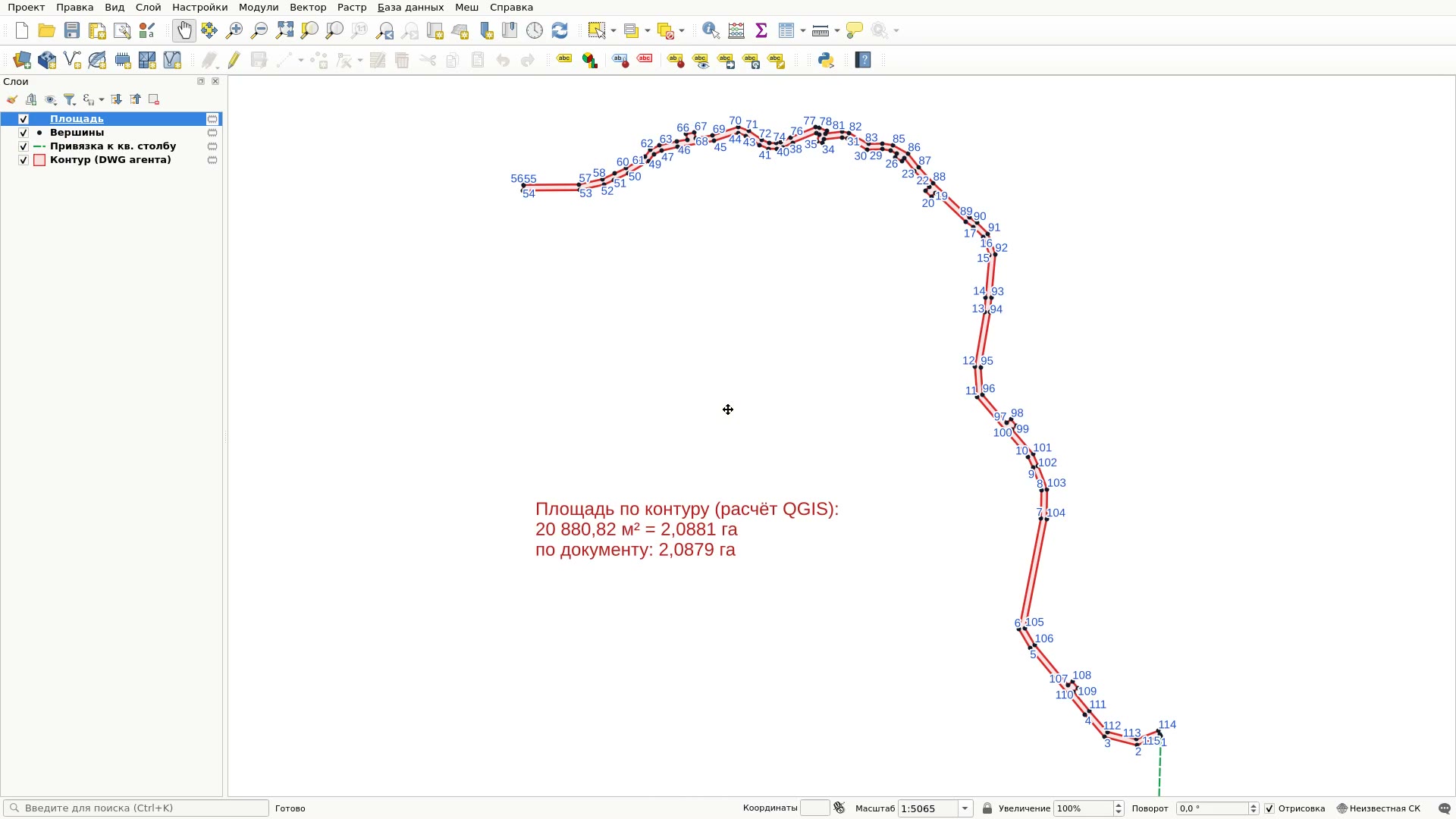

Постановка задачи, получение файлов и результат в DWG FastView и QGIS.
6:51по скану
3:29по Excel
Запись сделана на действующем агенте «Изыскатель» до разделения ролей; теперь эту задачу ведёт ИИ-Кадастровик.
03Как попросить
Одного сообщения достаточно

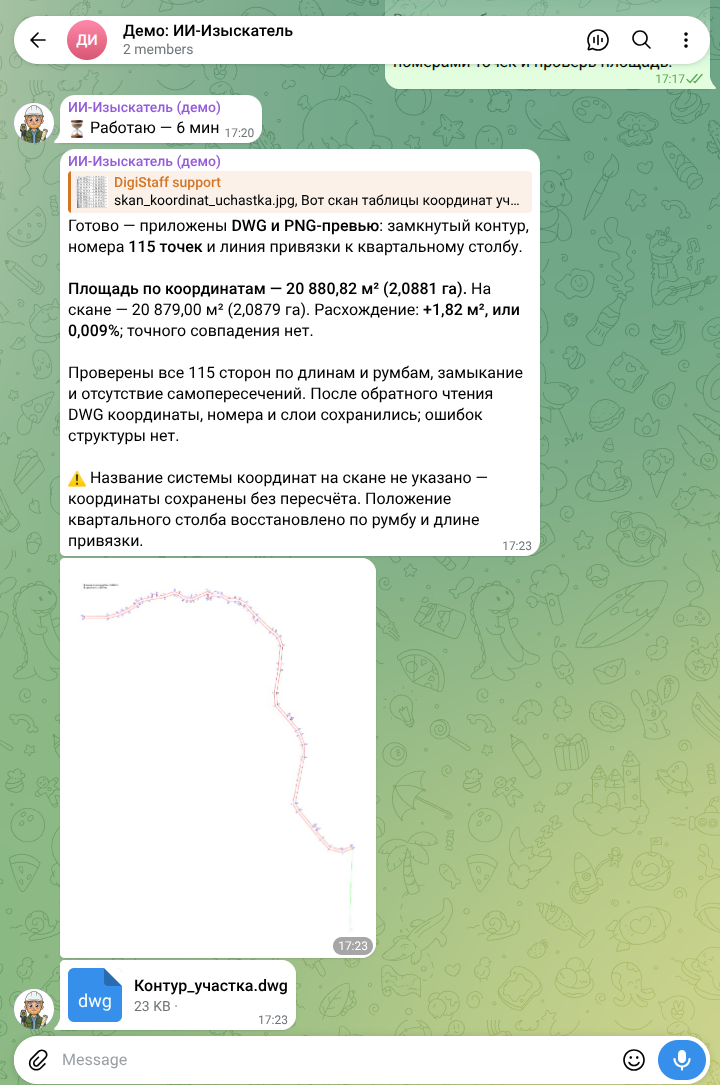

Приложите скан или Excel и опишите, что должно получиться. Запрос можно отправить в веб-чате или Telegram.
Скан таблицы координат · JPG

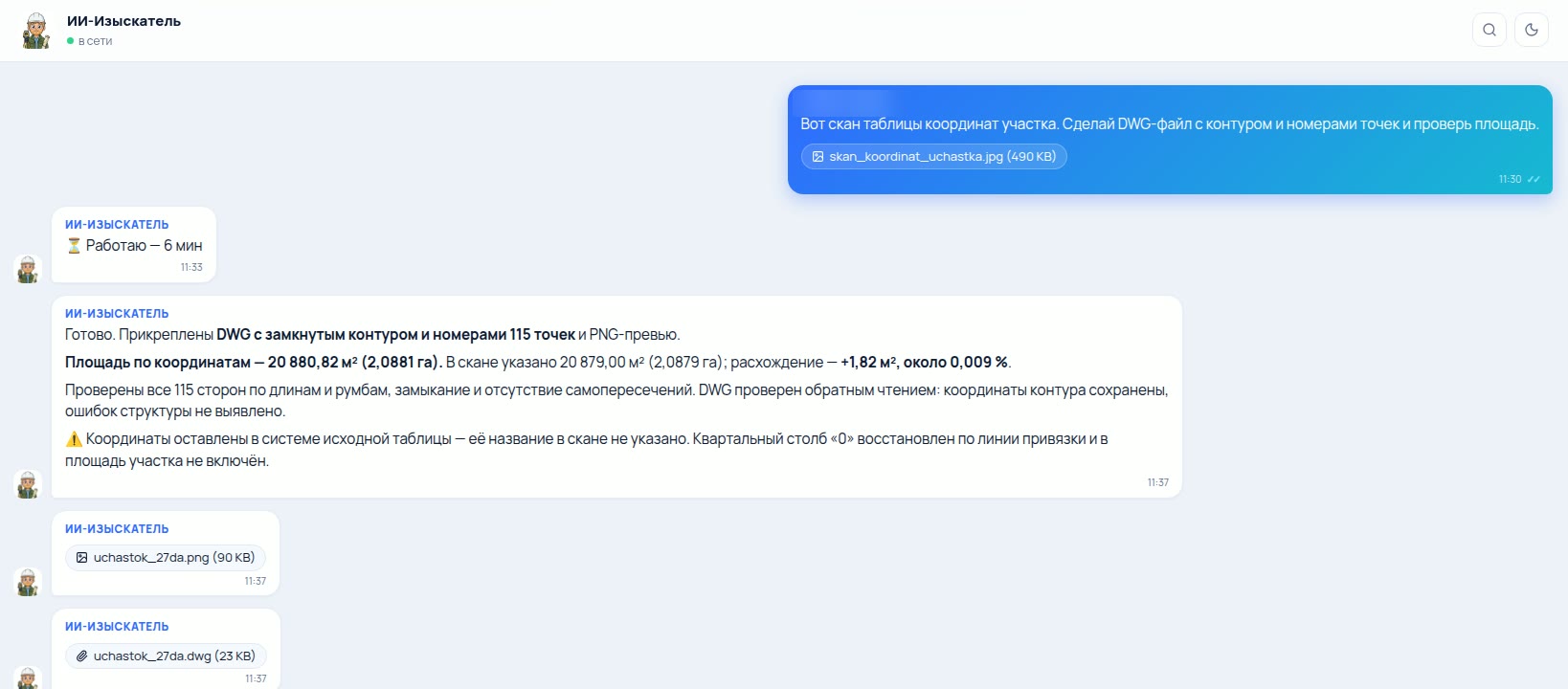

Вот скан таблицы координат участка. Сделай DWG-файл с контуром и номерами точек и проверь площадь.
04Как работает агент
Четыре шага внутри задачи
- 01
Читает исходник
Распознаёт 115 точек, румбы и длины линий из таблицы.
- 02
Строит чертёж
Замыкает границу, ставит номера точек и линию привязки.
- 03
Сверяет результат
Проверяет длины, направления сторон и площадь по координатам.
- 04
Присылает файлы
Отдаёт DWG и превью, сообщает площадь и ограничения исходника.
05Результат
Откройте. Приблизьте. Проверьте.
Реальные снимки программы и интерактивный контур из файла агента.
Выберите точку, чтобы посмотреть её координаты.
06Цифры проверки
Результат, который можно сверить
Проверка выполнена по исходной таблице и готовым файлам. Важно не только открыть чертёж, но и убедиться, что в нём сохранились ваши данные.
Цифры из проверки этого примера.
Не обещание времени для любого файла.
Не обещание времени для любого файла.
- Вершины
- 115 из 115 совпали с таблицей до 1 см. X — север, Y — восток; оси не перепутаны.
- Площадь
- 20 880,82 м² (2,0881 га). В документе — 2,0879 га. Разница — 1,82 м², или 0,009 %.
- Открытие DWG
- Без ошибок и исправлений. Проверено двумя разными программами чтения чертежей.
- Точки и привязка
- Номера 1–115 на месте. Линия привязки к квартальному столбу сохранена.
- Время работы
- По скану — 6 мин 51 с. По Excel — 3 мин 29 с.
- Система координат
- В документе не указана. Агент сообщил об этом и не пересчитывал координаты.
07Где работать
В веб-чате и Telegram
Вы выбираете удобный канал. Исходник отправляете вложением, результат скачиваете из ответа.
08Файлы
Заберите исходник и результат
Файлы из этого примера. Можно открыть в своей программе и сравнить с таблицей.
Исходные данные
Таблица координатXLSX · те же исходные данные · 11 КБ
