Вы присылаете
Плоский DWG: 3 оси, 4 контура дорог и 114 подписей высот. Все линии на нулевой высоте.
Скачать исходный DWGИИ-Изыскатель · реальный пример
Поднять дороги в 3D по отметкам на чертеже
Пришлите DWG с осями, краями дорог и подписями высот. Получите 3D-полилинии с этими высотами — цвета, слои, типы линий и тексты останутся как были.
3 + 4оси и края дорог в 3D
111 из 112отметок на осях совпали
до 3 минориентировочное время работы
59,25–63,49 мвысоты вершин в файле агента
Рассмотреть Проверено по файлу806 вершин, план не сдвинут
01До и после
Из плоского чертежа — в 3D
Исходник и результат можно скачать и открыть в своей CAD-программе.
Вы получаете
Тот же чертёж, но оси и края дорог — 3D-полилинии с высотами. Цвета, слои, типы линий и 114 текстов не изменились.
Скачать DWG агентаКрая дорог получили высоту ближайшей точки оси, без поперечного уклона. Две отметки лежат в стороне от осей — агент спроецировал их на ближайшие оси и написал об этом.
02Видео
Весь процесс на видео
Посмотреть, как это работает ↓ MP4
От плоского чертежа к 3D
Отправка DWG, ответ агента, исходник в QGIS и файл агента в 3D.

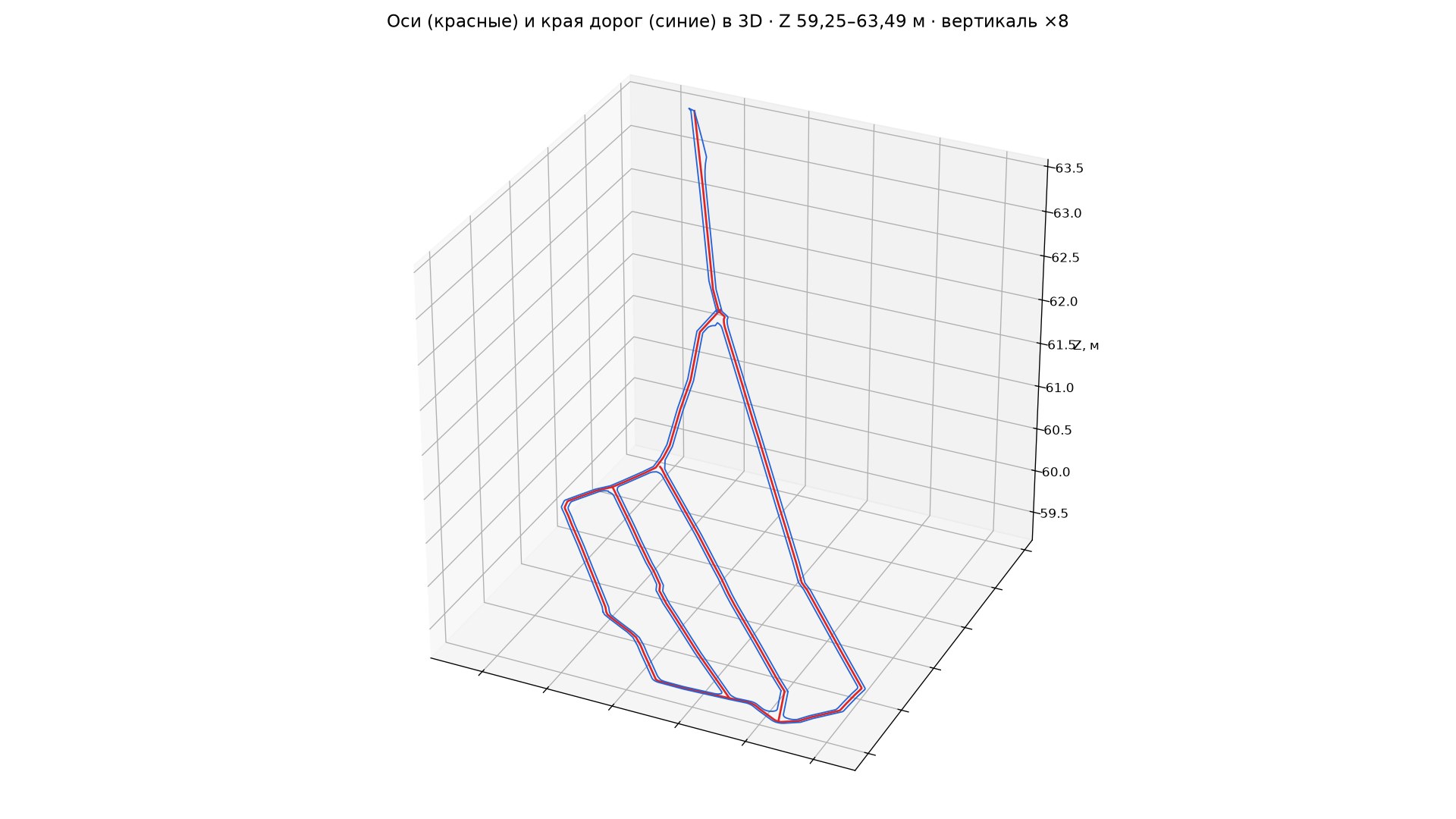

3D-вид построили мы по файлу агента — для наглядности.
03Как попросить
Одной фразы достаточно
Приложите DWG и скажите, что нельзя менять. Агент сохранит оформление и тронет только высоты.
Чертёж дорог · DWG
Сделай 3D дорог и оси. Цвета, типы линий и свойства текста не меняй (кроме координат Z).
04Как работает агент
Четыре шага внутри задачи
- 01
Находит отметки
Сопоставляет 114 подписей высот с осями дорог.
- 02
Поднимает оси
Ставит высоты в точках отметок и плавно ведёт их между ними.
- 03
Поднимает края
Края дорог получают высоту ближайшей точки оси.
- 04
Сверяет оформление
Сравнивает слои, цвета, типы линий и тексты с исходником.
05Результат
Откройте и проверьте

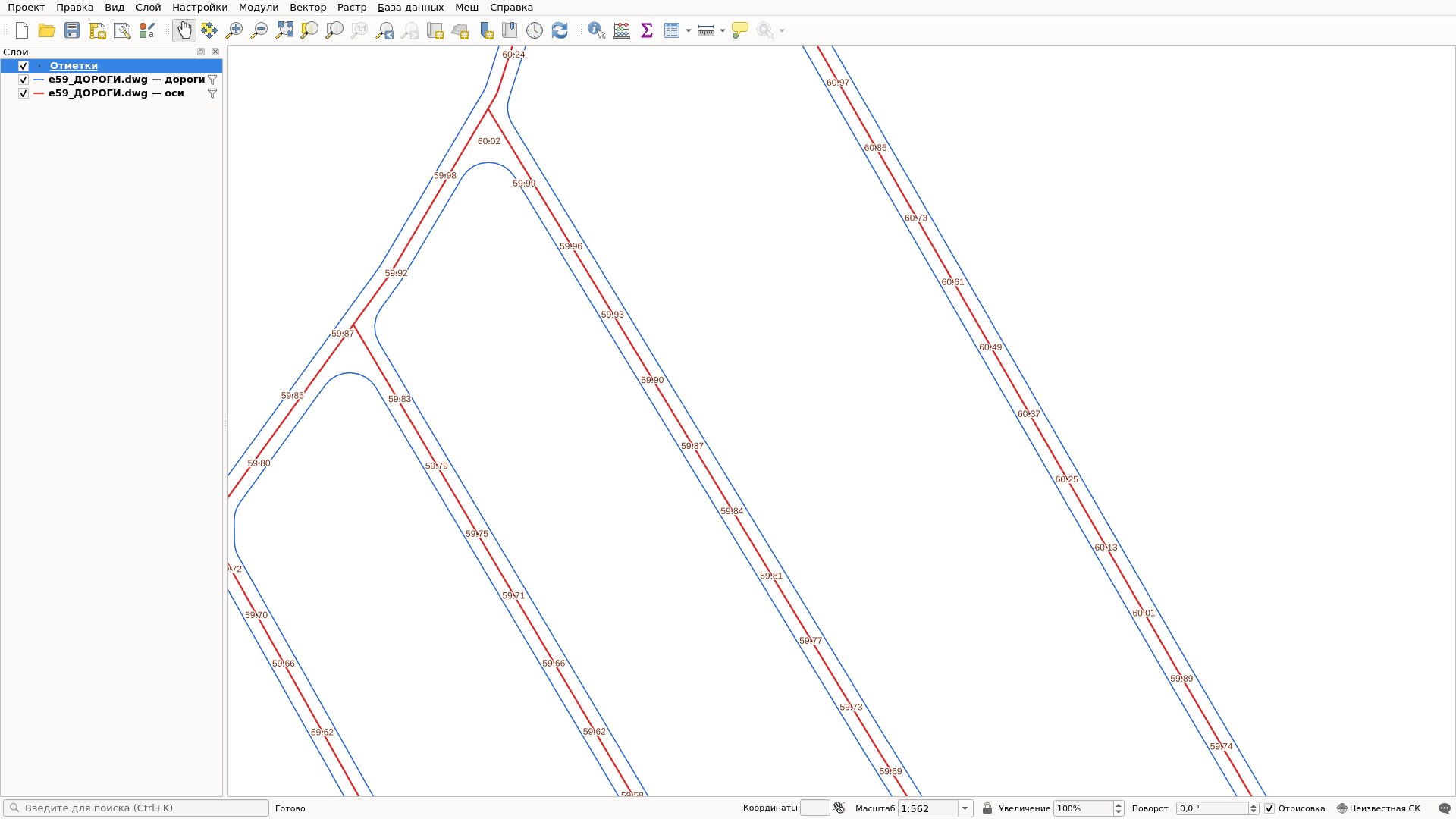

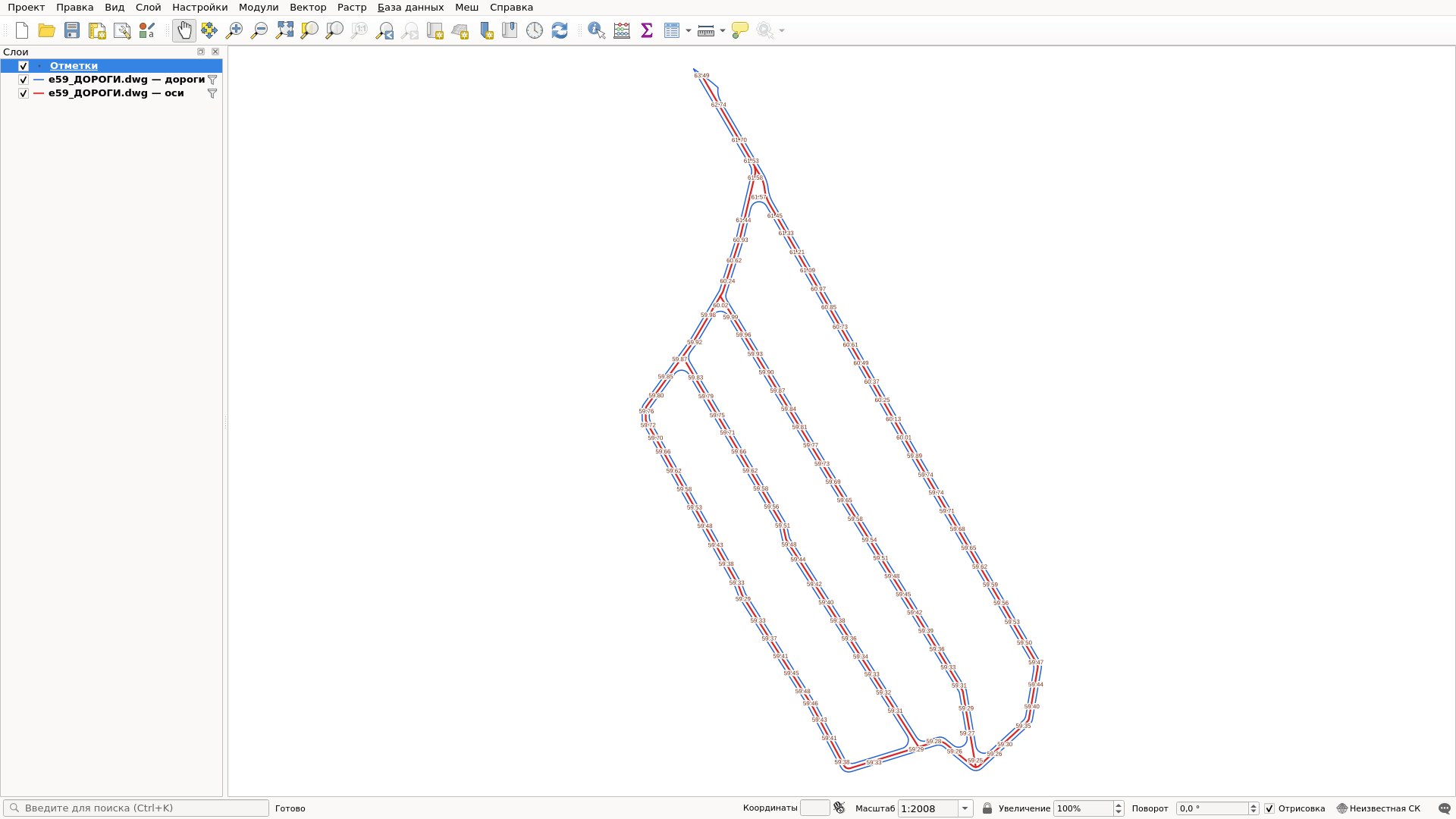

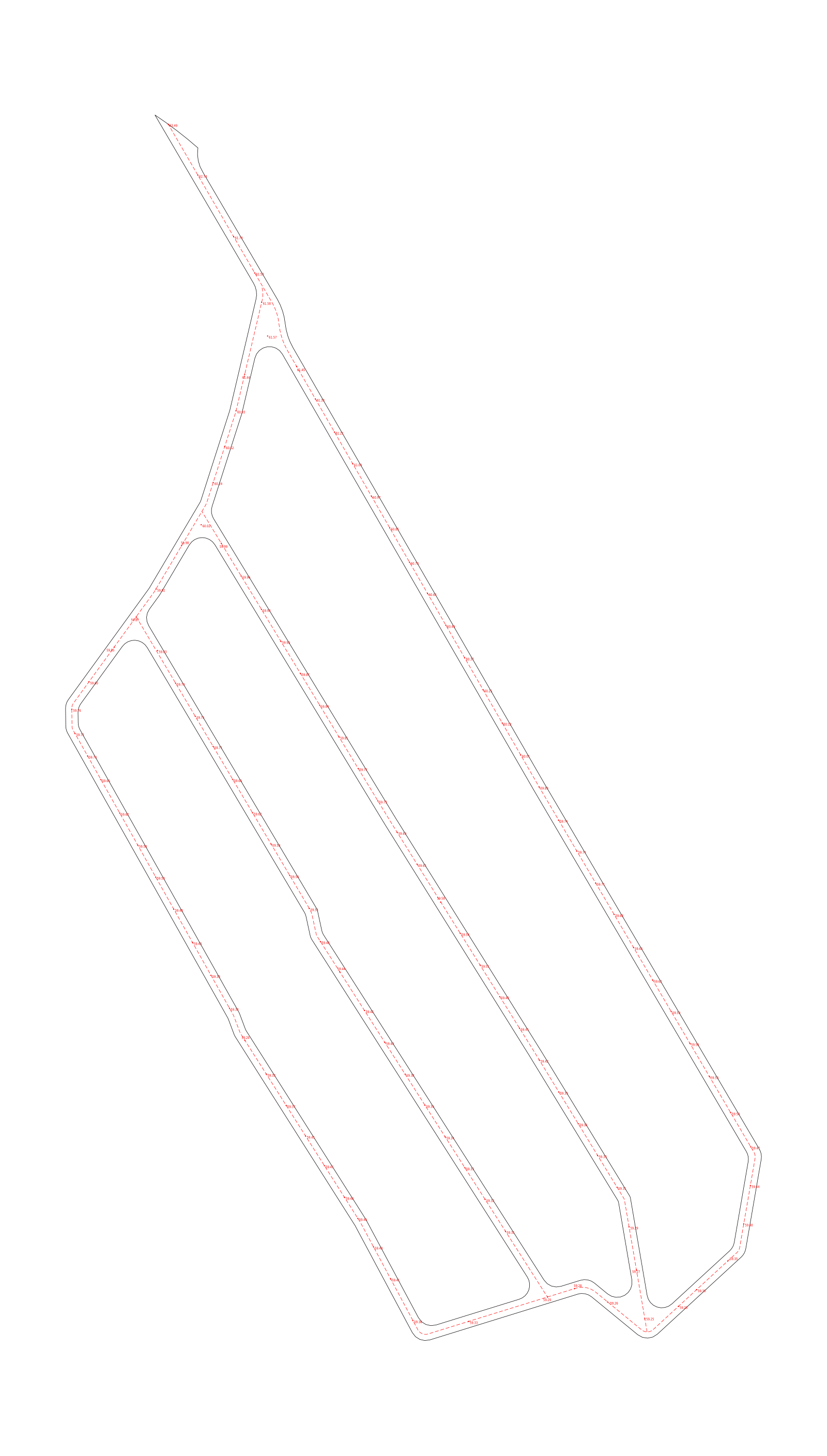

Наш 3D-вид по файлу агента, превью от агента и исходник в QGIS.
06Цифры проверки
Результат, который можно сверить
Мы проверили DWG агента своим кодом против исходного чертежа и эталона изыскателя.
Цифры из проверки этого примера.
Не обещание времени для любого файла.
Не обещание времени для любого файла.
- Состав
- 3 оси и 4 контура дорог — 3D-полилинии, 806 вершин, ни одной с нулевой высотой.
- Высоты
- От 59,25 до 63,49 м — как у подписей исходника.
- Отметки на осях
- 111 из 112: в точке отметки вершина оси с той же высотой (±1 см).
- План
- Линии не сдвинуты: отклонение от исходника 0,000 м.
- Края дорог
- Противоположные края на одной высоте (±5 см) в 92 % проб. В эталоне изыскателя — около 82 %.
- Оформление
- Слои, цвета и типы линий как в исходнике. 114 текстов: стиль, высота и место совпали.
07Где работать

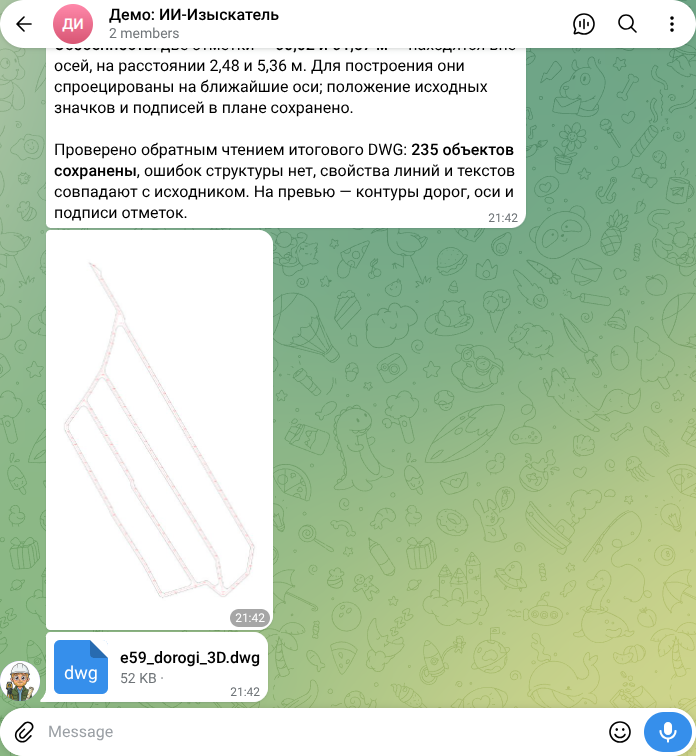

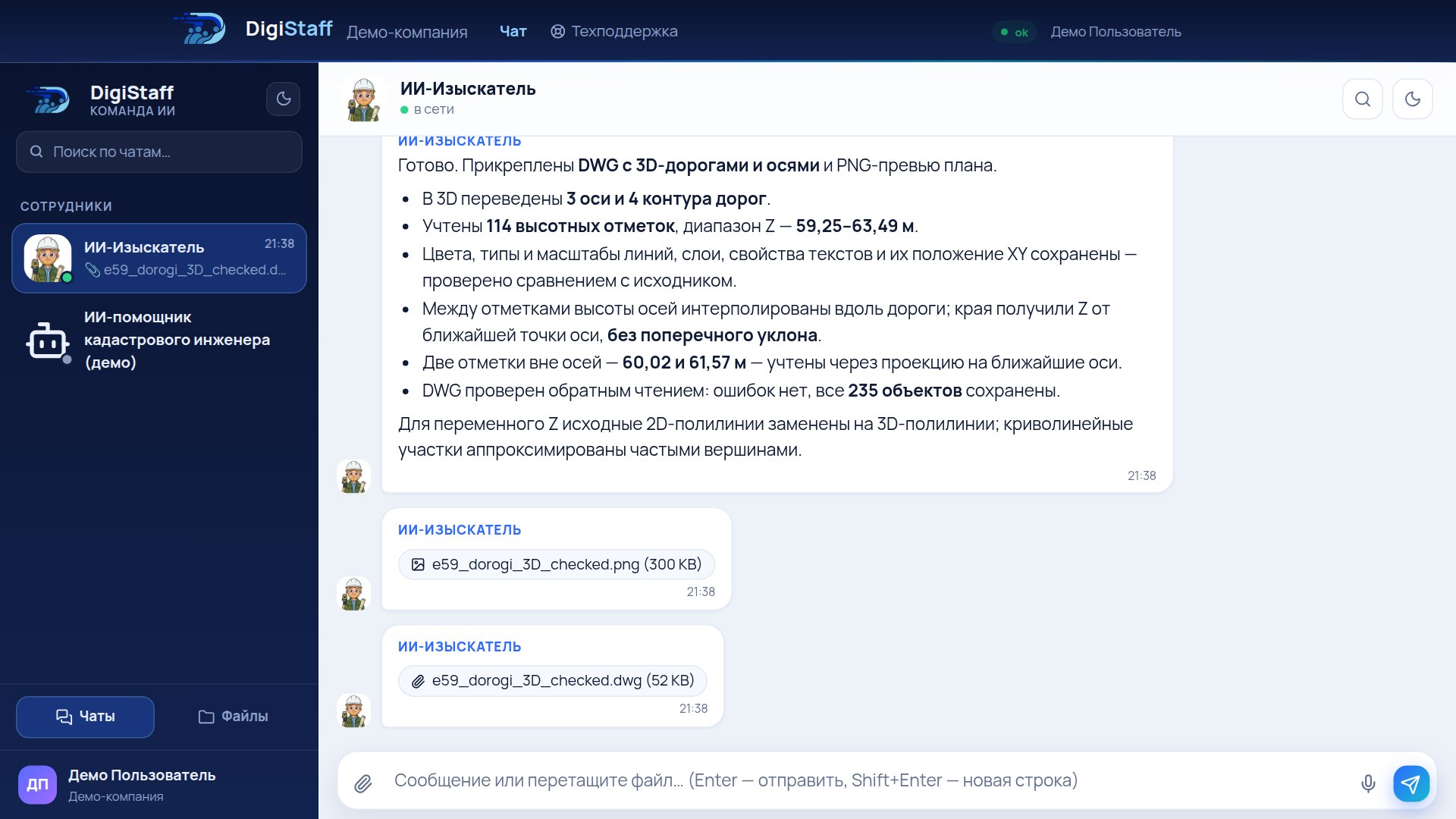

В веб-чате и Telegram
Исходник отправляете вложением, DWG с 3D приходит в ответ.
08Файлы
Заберите исходник и результат
Файлы этого примера. Откройте в своей программе и сравните.
Исходные данные
Чертёж дорогDWG · плоский, 114 отметок · 307 КБ
↓09Другие задачи сотрудника
Ещё задачи: Изыскатель
Есть чертёж, который нужно поднять в 3D?
Покажем на ваших файлах на демо и обсудим, что важно сохранить в оформлении.
